Válvulas de Compuerta

















Válvulas de compuerta de cierre elástico

en fundición nodular GGG-50

de longitud F4 y F5

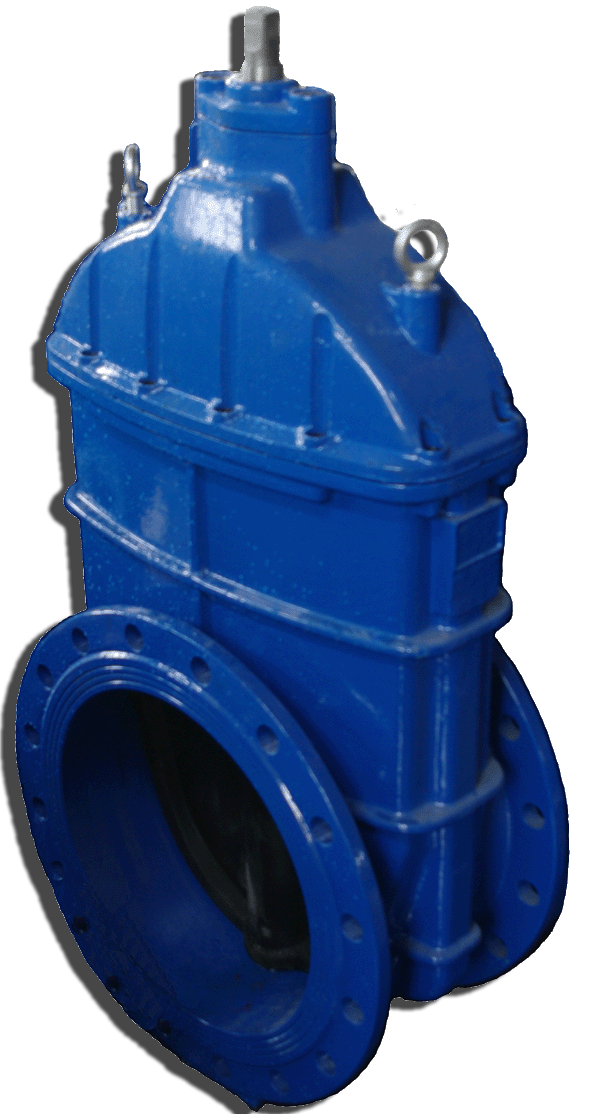

desde DN50 a DN800

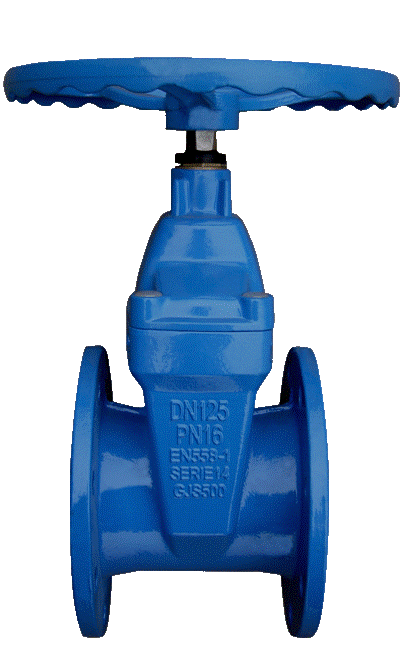

Válvula de compuerta con las siguientes características:

Fundición nodular GGG50

Cuña fundición recubierta de EPDM;

Tornillos en acero cincado protegidos con silicona;

Presión nominal PN10, PN16 y PN25;

Distancia entre bridas F4 o F5.

Parte inferior lisa para evitar decantaciones.

Pintura epoxi en polvo +250 micras

Posibilidad de suministrarlas en fundición gris



Diámetros disponibles de las Válvulas de Compuerta Bauxer de cierre elástico
PN 10/16
PN25
F4
F5
F4
F5
40
40
40
40
50
50
50
50
60
60
60
60
80
80
80
80
100
100
100
100
125
125
125
125
150
150
150
150
200
200
200
200
250
250
250
250
300
300
300
300
350
350
400
400
450
500
600
700
800



Materiales y Características

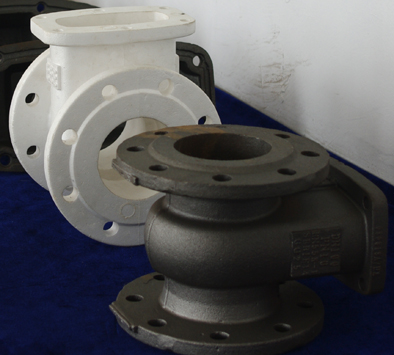

Cuerpo y Tapa de la válvula: Fundición dúctil GGG-50 fundido con tecnología loast foam y con recubrimiento de pintura epoxi de 250 micras aplicado en polvo con la pieza en caliente.

Eje: de acero SS420 (+Cr13) con valona integrada confeccionada por forja y mecanizado.

Pieza de Cierre: Latón de alta calidad con tres juntas tóricas en su interior entre eje i la pieza, dos juntas exteriores adicionales y una junta de teflón para favorecer la fricción con la valona del eje.

Cuña: de fundución dúctil GGG-50 y recubierta de EPDM alimentario.

Tuerca de la cuña: latón de lata calidad.

Bridas: Según norma EN-1092-2

Distancia entre bridas: según norma ISO 558-1 tipo F4 o F5.

Accionamiento: Volante de chapa de acero forjado y unido por tornillo, casquillo fontanero con cuadradillo 30x30 mm o eje telescópico o fijo de varios modelos hasta 3 metros de longitud.

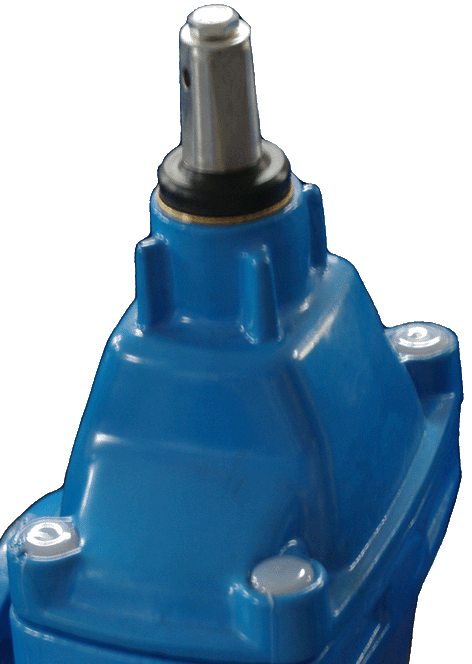

Eje de acero AISI420 con virola incorporada, a diferencia de otras en reducción o de latón.

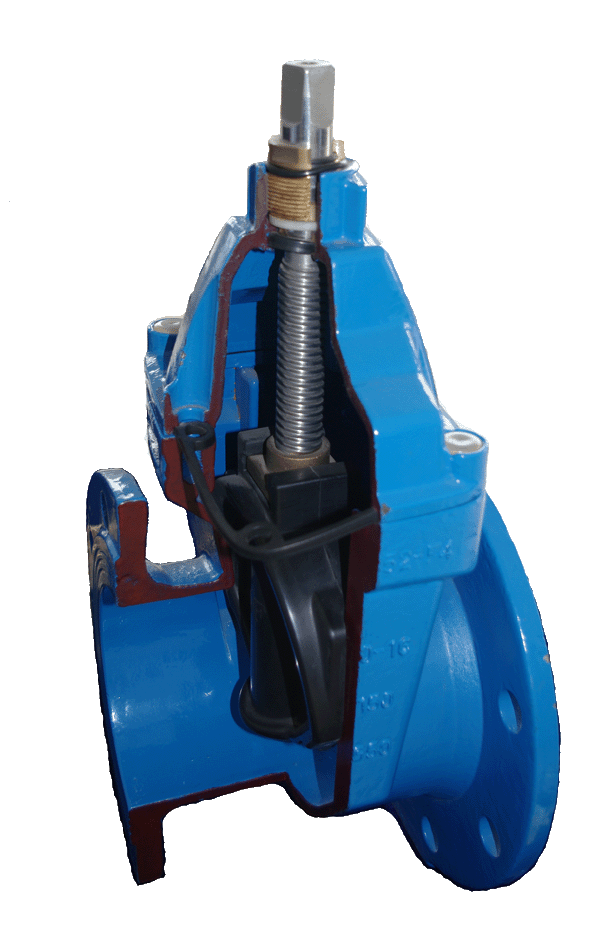

Husillo que genera más de 16 vueltas en la operación de cerrado para evitar golpes de ariete.

Corona de latón  de alta calidad con tres gomas tóricas entre el eje.

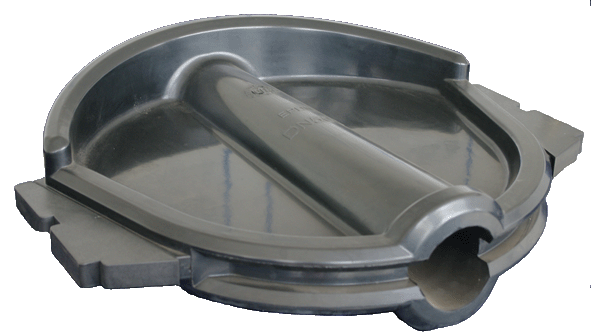

Cuña revestida de neopreno que proporciona total estanqueidad en posición de cerrado para permitir reparaciones y con orificio en la parte inferior para facilitar el levantamiento.

(En la imagen cuña de DN500)

Pintura epoxi en polvo de alta calidad con más de 250 micras.

Protector plástico en la tuerca de latón.

Tornillos protegidos con silicona.


Y con la más absoluta confianza...




Todas y cada una de nuestras válvulas de compuerta Bauxer son ensayadas en fábrica antes de ser enviadas a los clientes.

Según la normativa interna de calidad de Cotuval - Bauxer, a cada nuevo modelo de válvula Bauxer, antes de ser comercializado, se les debe realizar una prueba técnica en un banco de ensayo de presión hidrostática independiente siguiendo la norma EN-1074-1. Si dichos ensayos no son satisfactorios los productos son nuevamente rediseñados hasta completar este requisito.

Algunas válvulas se han probado en el CENTER (Centro Nacional de Tecnología de Regadíos, Laboratorio Central para Ensayo de Materiales y Equipos de Riego dependiente del Ministerio Español de Medio Ambiente) según la norma UNE-EN-1074-1.

En ocasiones, a petición de algún cliente, también se ha probado una muestra de los productos suministrados en este mismo laboratorio.
