Válvulas de Mariposa Motorizadas







Fichas Tecnicas:

Bridas disco GGG-40

Bridas disco SS316

Bridas disco SS431

Hojas de medidas







De fundición dúctil GGG-40, Estructura Wafer o Embridada, DN50 a DN800, PN10/16.

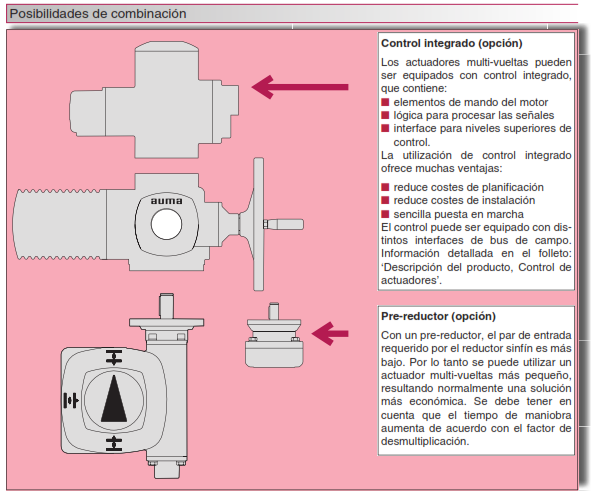

Accionamiento motorizado AUMA





.

Brida superior según EN-5211 para adaptacion de cualquier actuador normalizado

DN E
DN50 a DN200 tipo F7 (70 mm)
DN250 a DN300 tipo F10 (102 mm)
DN350 tipo F12 (125 mm)
DN400 y DN450 tipo F14 (140 mm)
DN 500 y DN600 tipo F16 (165 mm)

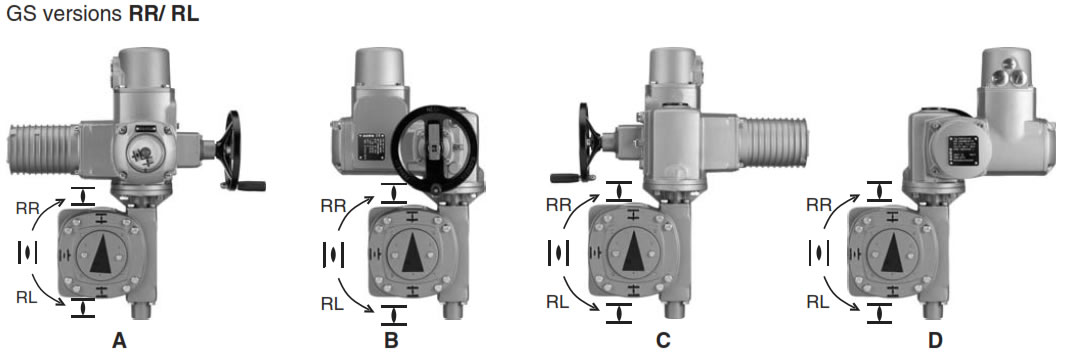

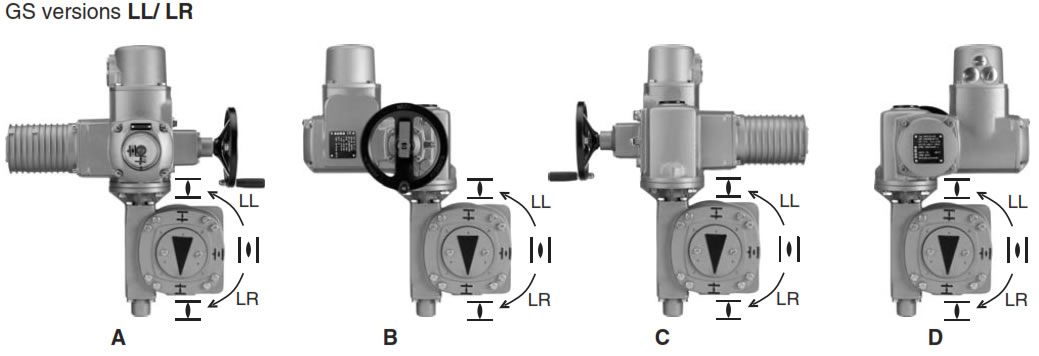

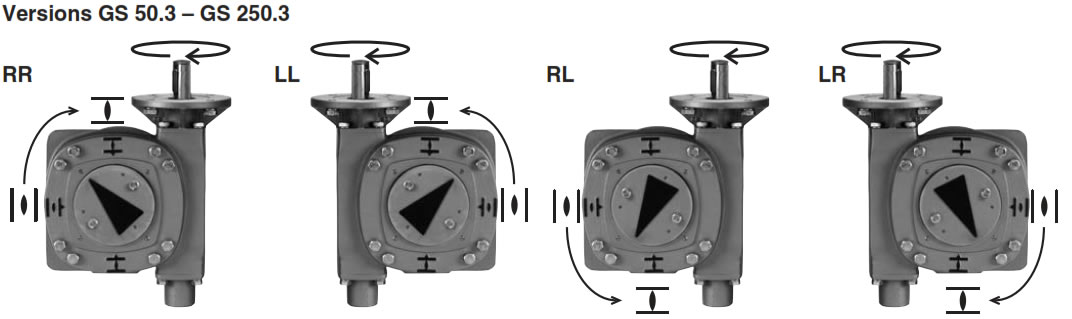

Alternativa 1: Accionamiento SG+SA trifásico, todo o nada, Auma Norm o AUMA Matic

DN

Par necesario

Nm

Reductor

AUMA

Actuador

AUMA

 Par conjunto Nm
DN 150 PN10 o inferior 165   GS50.3 SA 07.2 500
DN 150 PN16   124 GS50.3 SA 07.2 500
DN 200 PN10 214   GS50.3 SA 07.2 500
DN 200 PN16   237 GS50.3 SA 07.2 500
DN 250 PN10 378   GS50.3 SA 07.2 500
DN 250 PN16   418 GS50.3 SA 07.2 500
DN 300 PN10 575   GS63.3 SA 07.6 1000
DN 300 PN16   667 GS63.3 SA 07.6 1000
DN 350 PN10 825   GS63.3 SA 07.6 1000
DN 350 PN16   969 GS80.3 SA 07.6 2000
DN 400 PN10 1133   GS80.3 SA 07.6 2000
DN 400 PN16   1307 GS80.3 SA 07.6 2000
DN 450 PN10 1518   GS100.3 SA 07.6 2000
DN 450 PN16   1787 GS100.3 SA 07.6 2000
DN 500 PN10 2025   GS100.3/VZ2.3 SA 07.6 2558
DN 500 PN16   2308 GS100.3/VZ2.3 SA 07.6 2558
DN 600 PN10 3166   GS100.3/VZ3.3 SA 07.6 3240
DN 600 PN16   3710 GS125.3/ VZ4.3 SA 07.6 4362
DN 700 PN10 3166   GS125.3/ VZ3.3 SA 10.2 6720
DN 700 PN16   3710 GS125.3/ VZ3.4 SA 10.3 6721
DN 800 PN10 3166   GS125.3/ VZ3.5 SA 10.4 6722
DN 800 PN16   3710 GS125.3/ VZ3.6 SA 10.5 6723
