Para Válvulas de Mariposa de De fundición dúctil GGG-40, Estructura Wafer o Embridada, DN50 a DN800, PN10/16.
Accionamiento por palanca (DN50 a DN150) y reductor (DN50 a DN800).
|
|
| |
Diversas posibilidades de palanca manual:
Fundición dúctil con pletina de posición en acero inoxidable SS304
Aluminio con pletina de posición en aluminio
Acero inoxidable SS304 |
 |
| |

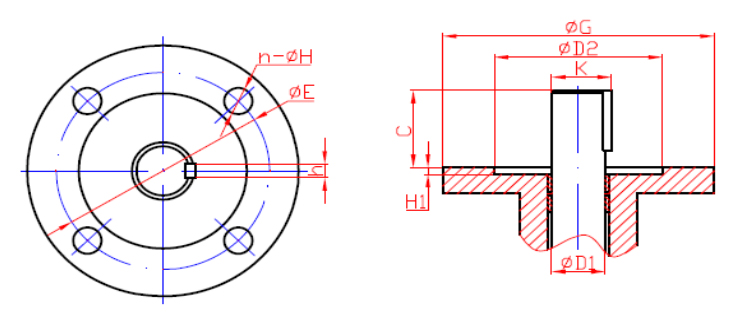

Brida superior según EN-5211 para adaptacion de cualquier actuador normalizado
| DN |
E |
| DN50 a DN200 |
tipo F7 (70 mm) |
| DN250 a DN300 |
tipo F10 (102 mm) |
| DN350 |
tipo F12 (125 mm) |
| DN400 y DN450 |
tipo F14 (140 mm) |
| DN 500 y DN600 |
tipo F16 (165 mm) |
|
|
| |
Reductores Simples
Model |
Fitted Valve Size |
A |
B |
C |
D |
E |
F |
G |
Weight kgs |
GJ24W |
DN40-DN150 |
127 |
45 |
175 |
150 |
52 |
158 |
75 |
5.2 |
GJ30W |
DN200,DN250 |
177 |
63 |
300 |
300 |
77 |
238 |
85 |
12.3 |
GJ50W |
DN300,DN350 |
198 |
78 |
310 |
300 |
83 |
227 |
86 |
14.4 |
GJ80W |
DN400 |
290 |
120 |
400 |
300 |
130 |
270 |
125 |
32.0 |
GJ80W |
DN450 |
290 |
120 |
450 |
400 |
130 |
280 |
125 |
34.3 |
GJ300X |
DN500,DN600 |
313 |
120 |
408 |
300 |
138 |
338 |
154 |
48.0 |
|
|
| |
Reductores Dobles
Model |
Fitted Valve Size |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
D1 |
Weight Kgs |
GJ700W |
DN500~DN600 |
146 |
228 |
59 |
295 |
97 |
105 |
161 |
88 |
400 |
97 |
GJ700W |
DN700~DN800 |
146 |
228 |
59 |
295 |
97 |
105 |
161 |
88 |
400 |
97 |
GJ1500W |
DN900~DN1000 |
177 |
337 |
59 |
342 |
97 |
105 |
183 |
88 |
400 |
118 |
GJ2500W |
DN1050~DN1200 |
250 |
314 |
70 |
404 |
105 |
198 |
240 |
126 |
450 |
232 |
|
 |
| |
|
| |
|
| |
|
| |
|
| |
|
