Fichas Tecnicas:

Bridas disco GGG-40

Bridas disco SS316

Bridas disco SS431

Hojas de medidas

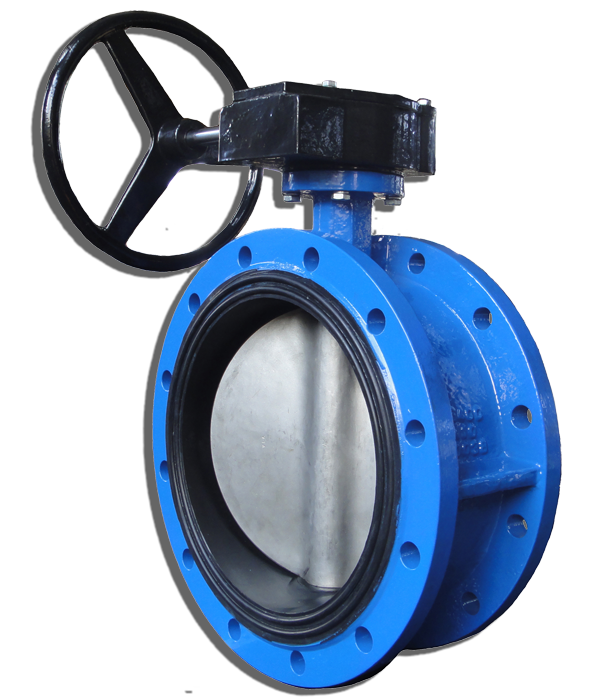

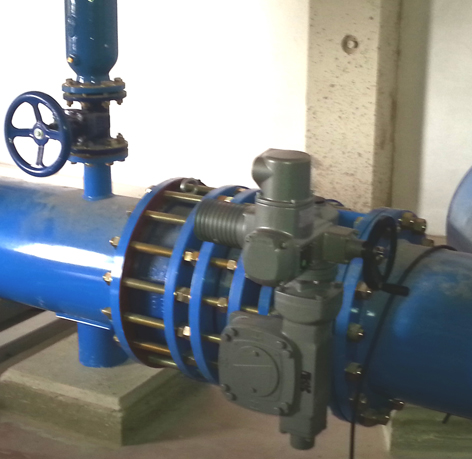

De fundición dúctil GGG-40

Estructura Embridada segun EN-1092-2; Distancia entre bridas serie 13 (larga) según EN-558-1,

DN50 a DN800.

PN10/16.

Accionamiento palanca, reductor o motorizado.

DN50 a DN300 PN10/16

Size	A	B	C	D	E	G	H	I	J	K	L
50mm	83	120	32	150	87	52.88	108	111	125	165	4-19
65mm	93	130	32	150	106	64.49	112	115	145	185	4-19
80mm	100	145	32	150	120	78.84	114	117	160	200	8-19
100mm	114	155	32	150	144	104.04	127	130	180	220	8-19
125mm	125	170	32	150	170	123.32	140	143	210	250	8-19
150mm	143	190	32	150	197	155.58	140	143	240	285	8-23
200mm	170	205	45	300	252	202.46	152	155	295	340	12-23
250mm	198	235	45	300	305	250.47	165	168	355	405	12-28
300mm	220	280	45	300	350	311.55	178	182	410	460	12-28

DN350 a DN600 PN10

Size	A	B	C	D	E	F	G	H	I	J	K	L
350mm	268.5	310	45	300	415	31.60	333	190	194	470	520	16-28
400mm	296.5	340	72	300	460	37.95	390	216	221	525	580	16-31
450mm	336.5	375	72	400	510	42.86	440	222	227	585	640	20-31
500mm	364.5	430	82	400	560	45.72	492	229	234	650	715	20-34
600mm	406.5	500	82	300	660	53.98	592	267	272	770	840	20-37

DN350 a DN600 PN16

Size	A	B	C	D	E	F	G	H	I	J	K	L
350mm	268.5	310	45	300	415	31.60	333	190	194	470	520	16-28
400mm	296.5	340	72	300	460	37.95	390	216	221	525	580	16-31
450mm	336.5	375	72	400	510	42.86	440	222	227	585	640	20-31
500mm	364.5	430	82	400	560	45.72	492	229	234	650	715	20-34
600mm	406.5	500	82	300	660	53.98	592	267	272	770	840	20-37

DN700 y DN800 PN10

Size	A	B	C	D	E	G	H	I	J	K	L
700mm	507	560	66	400	770	695	292	299	840	895	24-31
800mm	557	640	66	400	871	794.7	318	325	950	1015	24-34
